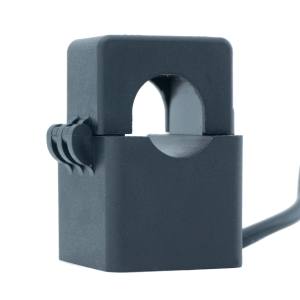

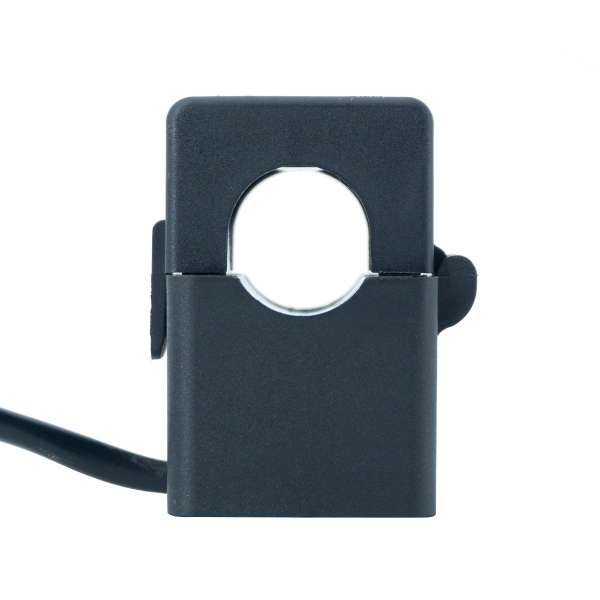

电量隔离传感器

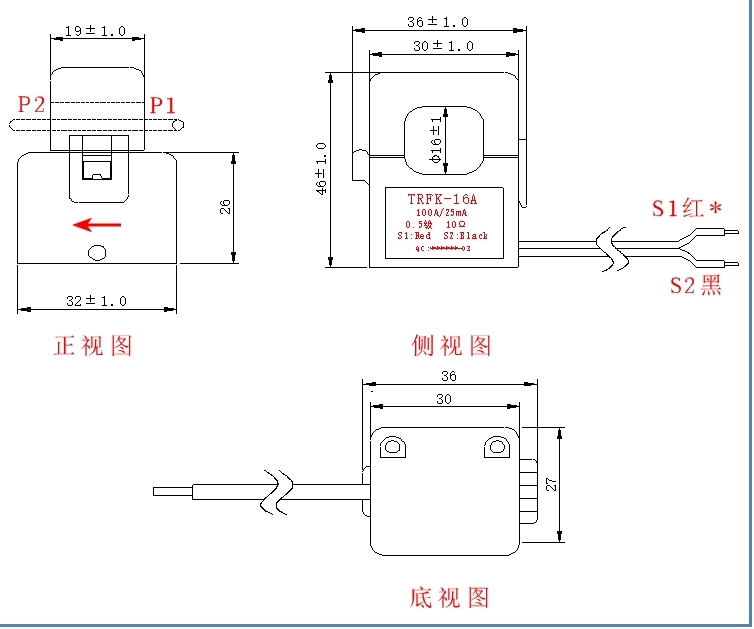

一、产品尺寸图

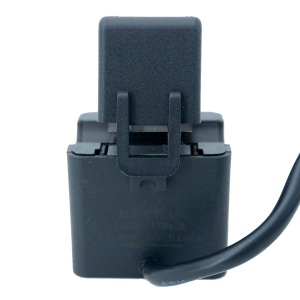

二、产品标签图

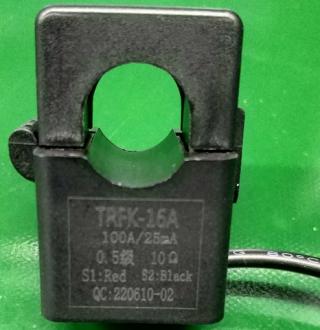

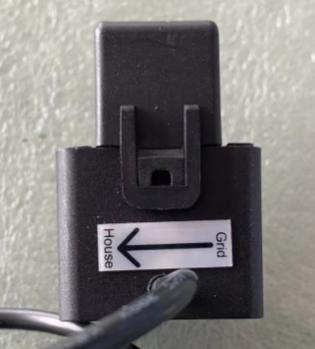

箭头标签

激光打标标签图

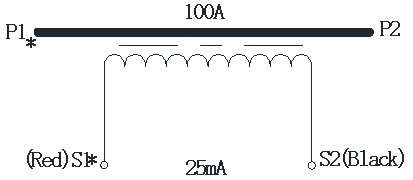

三、产品电气原理图

四、产品规格参数

五、不同测量点误差范围要求

      In=100A，50Hz，

用交直流电流源(02020112)一次电流输入20A，产品穿心5T，产品输出端用台式万用表（02020092）监测输出电流，输出电流范围调至24.9～25.1mA；可单股减匝误差补偿。

输出波纹测试：用交直流电流源(02020112)一次电流输入20A，产品穿心5T，产品输出端用示波器（02020110）监测输出波形，输出端并联20Ω标准电阻，输出峰峰值1.41～1.45V

六、TRFK产品使用说明

注：请使用安全合适的工具进行操作保证安全。

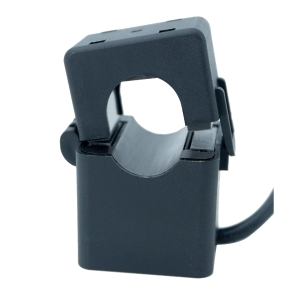

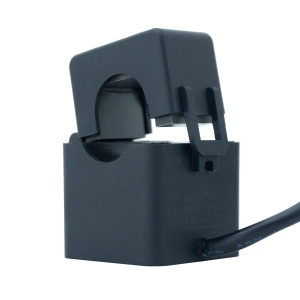

开合式互感器，在打开上半部磁芯卡母线前注意磁芯面的清洁程度，确保磁芯面无杂质和污垢以免影响产品的性能。

安装流程：

1.互感器在运安装前，确认电路处于断电状态；

2.打开互感器锁扣，条件允许可将铁芯端面涂上防锈乳液，增强产品防潮能力；

3.将被测电缆放置互感器孔内上。确认电缆电流方向与互感器标识箭头方向一致；

4.将互感器卡扣重新锁住，使被测电缆在互感器中心孔内，并用尼龙扎带将互感器两端挂钩与被测电缆固定防止滑动；

5.将互感器输出线连接到测量设备的端口上，检查线路无误后，接通电源，互感器开始运行。

安装图：

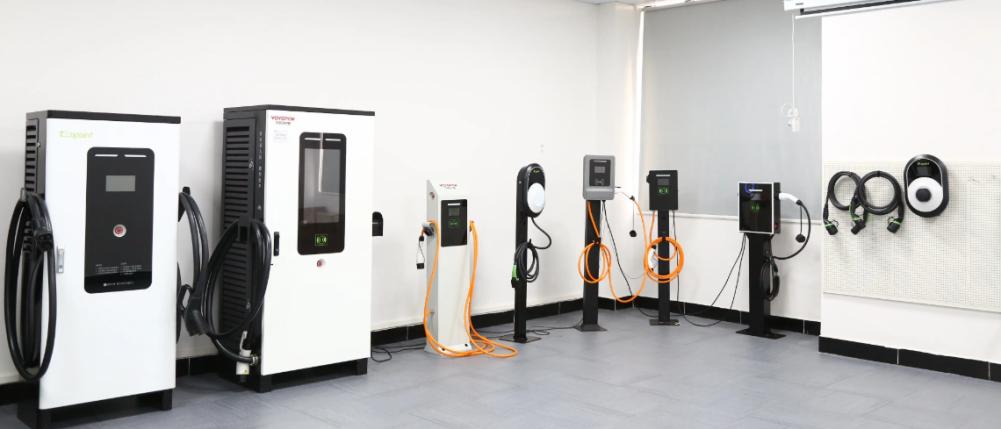

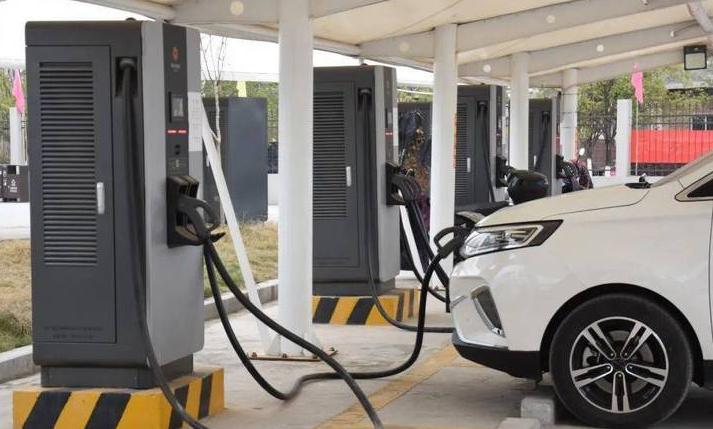

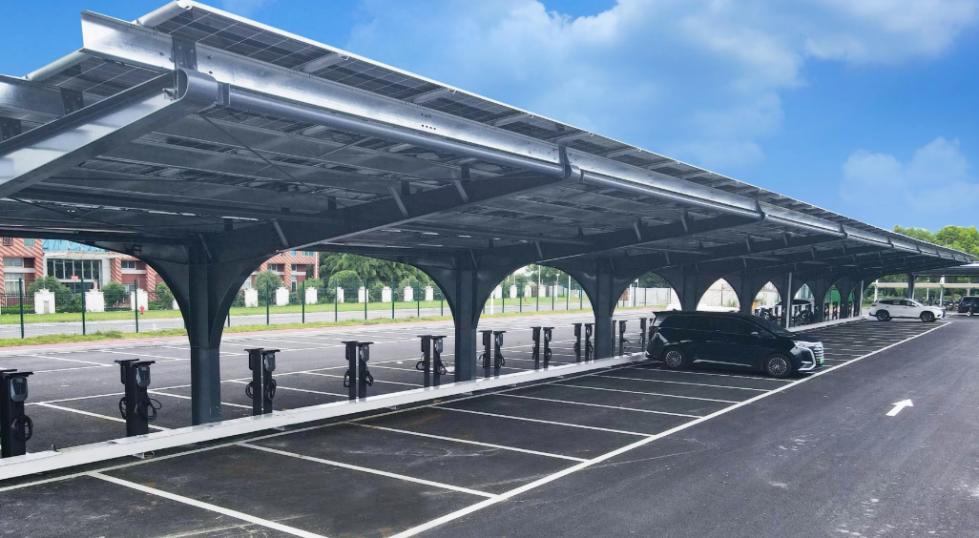

七、应用场景：主要使用在充电站
